產品介紹：
該產品是采用優質的道路石油瀝青，經SBS和APP等高分子聚合物改性后，復合了高強胎基，并在表面粘附防護膜，經工廠精細加工成型，最終形成一種符合道路使用要求的具有層間粘結、復合抗裂、防水等功能的產品。
技術參數：
耐熱度 ℃：≥90
撕破強度（N）：≥100
不透水性：0.2MPa，30min
低溫柔性(-5℃)：無開縫
抗裂強度(KN/m):6-8
抗裂防水粘結膜工作原理：
該產品首先可以滿足防水層的厚度，達到良好的防水效果；上薄下厚的結構有效地保證了與基層、面層的粘結強度，當防護膜與高聚物的熔點低于瀝青混合料溫度時，高強胎基上層的熱熔狀高聚物能很好地起到承上啟下的粘結作用。置于面層與水溫基層之間，能增強面層與基層間的結合力，達到了較理想的層間粘結作用。當路面發生溫縮時，瀝青面層不僅要承受本身收縮變形的拉應力，而且水溫層的收縮變形會在面層底部引起較大的拉應力，設置粘結膜 后，水溫基層對面層的附加應力減小，面層底部所受拉應力下降而不導致造成拉裂。有較大延伸性的抗裂防水粘結膜作為層間層，可以有效地緩解裂縫處的應力集中，即彈性層間層起到了吸收部分拉伸能量的作用，并承擔部分水平應力。
施工工藝:
常規封層在下封層施工以前，必須對原路面進行透層施工，并且透層油曬布后，要等其充分滲透、水分蒸發后冷鋪方可一次成型，而熱鋪法在噴灑熱瀝青后還要撒布石料或采用同步碎石封層技術，才可進行瀝青面層的施工，從而影響了施工效率。
防水膜在施工時可以省去透層，由于它是一種自粘性的下封層，具有優良的粘結性能，施工時不需灑透層，簡化了工序，施工后可立即攤鋪熱瀝青混合料，從而大大提高了施工效率。
常規下封層在施工時需要的設備有：瀝青儲存罐、壓路機、水罐車、瀝青撒布機、裝載機等其他多種輔助設備，由于使用的設備較多，對施工的組織管理有較高的要求。
防水膜在施工時不需要專用鋪設設備，有效地減少了常規下封層因設備原因造成的施工質量不穩定和安全隱患。

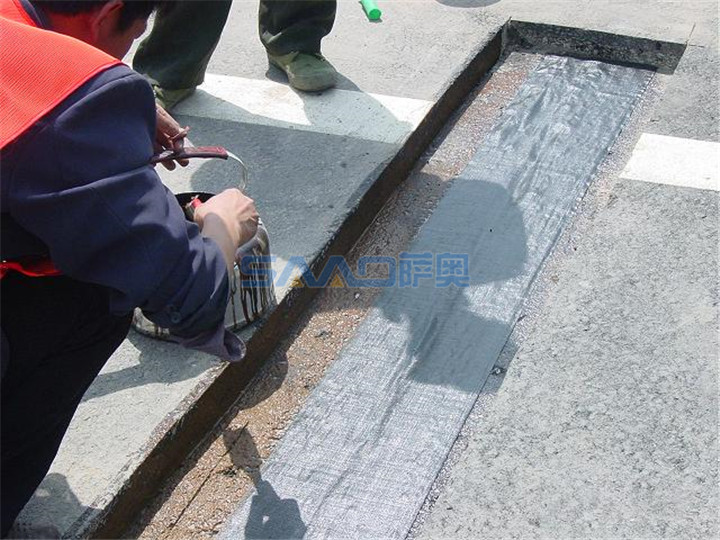

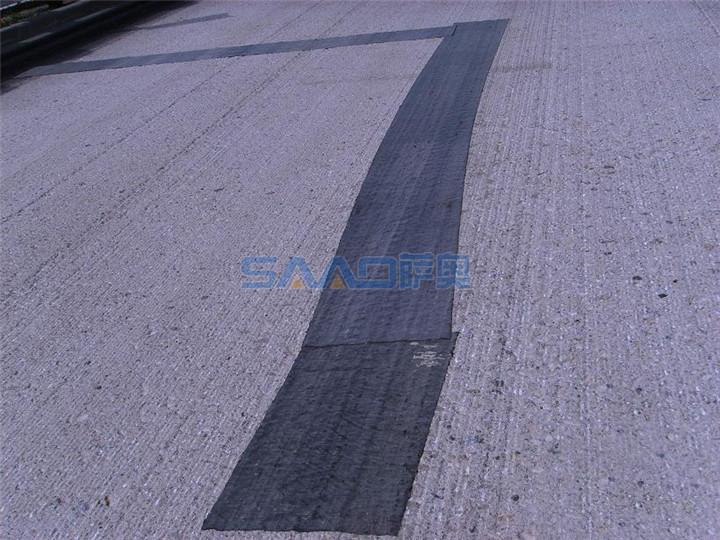

抗裂防水粘結膜現場施工圖:
Copyright Right ? 2005-2019 m.38news.com.cn Powered By 濟寧薩奧機械有限公司 魯ICP備15027612號-18
